小知識:您對“光學平臺”有多少了解

發布時間:2021.11.02 閱讀量:4232

什么是光學平臺?關于光學平臺的知識您有多少了解?今天我們一起來了解一下光學平臺的小知識。

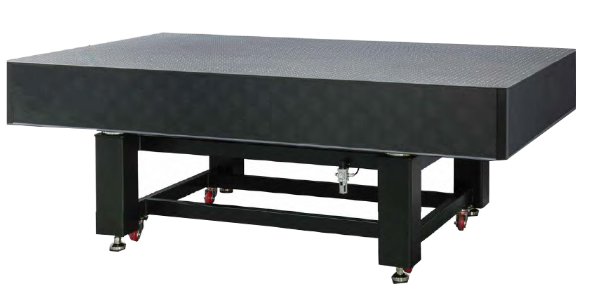

光學平臺,又稱光學面包板、光學桌面、科學桌面、實驗平臺,提供水平、穩定的臺面,一般平臺都需要進行隔振等措施,保證其不受外界因素干擾,使科學實驗正常進行。有主動與被動兩大類,而被動又有橡膠與氣浮兩大類。


光學平臺追求水平,首先加工的時候整個臺面是極平的。之后臺面置放與四個聯通的氣囊上,以保證臺面水平。臺面上布滿成正方形排列的工程螺紋孔,用這些孔和相應的螺絲可以固定光學元件。這樣,當你完成光學設備的搭建,系統基本不會受外來擾動而產生變化。即使按動臺面,它也會因?yàn)闅饽叶詣?dòng)回復水平。


光學平臺從功能上分為固定式和可調式;被動式或主動式。


光學平臺廣泛應用于光學、電子、精密機械制造、冶金、航天、航空、航海、精密化工和無損檢測等領域,以及其他機械行業的精密試驗儀器、設備振動隔離的關鍵裝置中。


主要構成

標準光學平臺基本組件包括:1、頂板;2、底板;3、側面精加工貼臉;4、側板;5、蜂窩芯;6、密封杯等。

鋼的構造

優質平臺和面包板應具有全鋼結構,包括厚5毫米的頂板和底板,以及厚0.25毫米的精密加工的焊接鋼制蜂窩芯。蜂窩芯通過精確的壓膜工具制成,通過焊接平墊片保證其幾何間距。平臺和面包板中的蜂窩芯結構從頂板一直延伸到底板,中間無過渡層,從而構成更加堅固、熱穩定性更強的平臺產品。

熱穩定性

熱穩定性的關鍵之處在于各軸方向上都具有對稱、各向均勻的鋼制結構。鋼制部件在熱交換過程中的延伸性和收縮性是相似的,可以在溫度變化過程中保持良好的平整度。鋼制的蜂窩芯結構從頂板延伸到底板,中間并無塑料或鋁質泄露管理結構,因此不會降低平臺整體的剛度或是引入更高的熱膨脹系數。我們采用鋼質側板,而不是木板,這樣就消除了由于濕度而引起的環境不穩定因素。

精密加工

自動化加工過程


自動化加工系統平臺和面包板的特殊之處是采用自動軌道機械啞光表面加工,比老舊的平臺產品更加平滑、平整。這些平臺經過改善的表面拋光處理后,表面平整度在1平方米(11平方英尺)內可達±0.1毫米(±0.004英寸),為安裝部件提供了接觸表面,不需要使用磨具對頂面進行打磨。

大半徑角

平臺和面包板設計還可以采用大半徑圓角,這樣能減少實驗室中的尖銳邊緣,提高安全性。


主要配件


支撐架


光學平臺包括剛性、無隔振支撐架,被動式隔振支撐架,主動式自動調平支撐架。


其他配件


光學平臺其他配件還包括貨架、安裝座、桌下擱板、振動隔離配件、可安裝支桿的光學平臺配件、可調式光學爬升架安裝座、地震抑制、光學面包板罩殼、遮光材料、磁性薄片等等。


生產意義

對于光學相關的實驗研究來說,最重要的事要有不受振動影響的環境。但周邊設備、噪音、行車等無法控制的因素與建筑物結構均會引發振動,導致光學系統的整體性能降低。


光學平臺能夠使固定擺放在臺面之上的敏感光學元件之間不產生相對運動,并且使光學臺面與地板振動相隔離。
