什么是氣囊型減振器？

發布時間：2022.05.12 閱讀量：1866

三思THS系列減振器主要應用于各類半導體、激光、光學、檢測及高精度應用平臺等行業，其中THS1型號氣囊型減振器，使用耐性極強的氣囊型空氣彈簧，使用壽命長，重量輕，減振效果優異。

組成部件

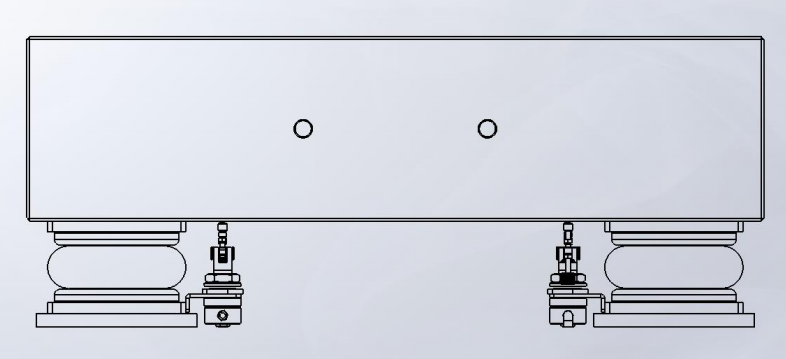

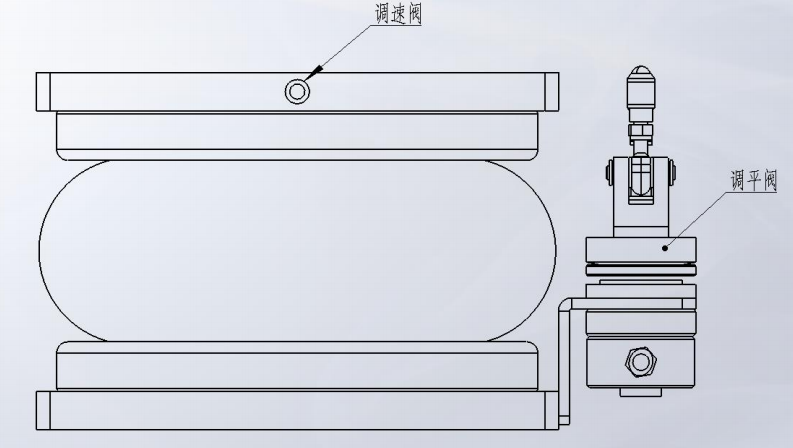

1.一套減振系統由4個（或多個）振器組成。只有3個有自動調平閥，剩下1個（或多個）沒有自動調平閥。

2.調壓閥

3.氣管及接頭

4.安裝螺絲

5.調平閥支架

THS1氣囊型減振器在垂直和水平方向擁有2.8Hz-3.5Hz的固有頻率，具體頻率取決于浮起的高度和氣囊的式樣(單曲、雙曲或者多曲氣囊)。水平彈簧常數(剛度)和氣囊穩定性也是浮起高度的函數。所以，每種式樣的氣囊都有最佳浮起高度。通過增加空氣的容積，例如增加輔助氣罐，可以降低垂直方向的固有頻率。

標準調整精度±1.0mm，高精度調整精度±0.05mm。THS1氣囊型氣浮式減振器最大特點之一是使用耐用性極強的氣囊型空氣彈簧，可保障其壽命。

氣囊型和隔膜型的氣浮式減振器都具有非常低的阻尼(3%-4%) ，只有將阻尼腔連接到空氣腔才能增加它的阻尼。大多數的減振設計需要10% - 15%的阻尼，取決于案例、減振器的型號和回復平穩時間。

完整的減振系統包含至少3個減振器( 因?yàn)?點決定一個平面) 。每個減振器都有一個水平調節閥，它是負載傳感器和高度控制單元，可以根據設備的重量增加所需減振器的數量。

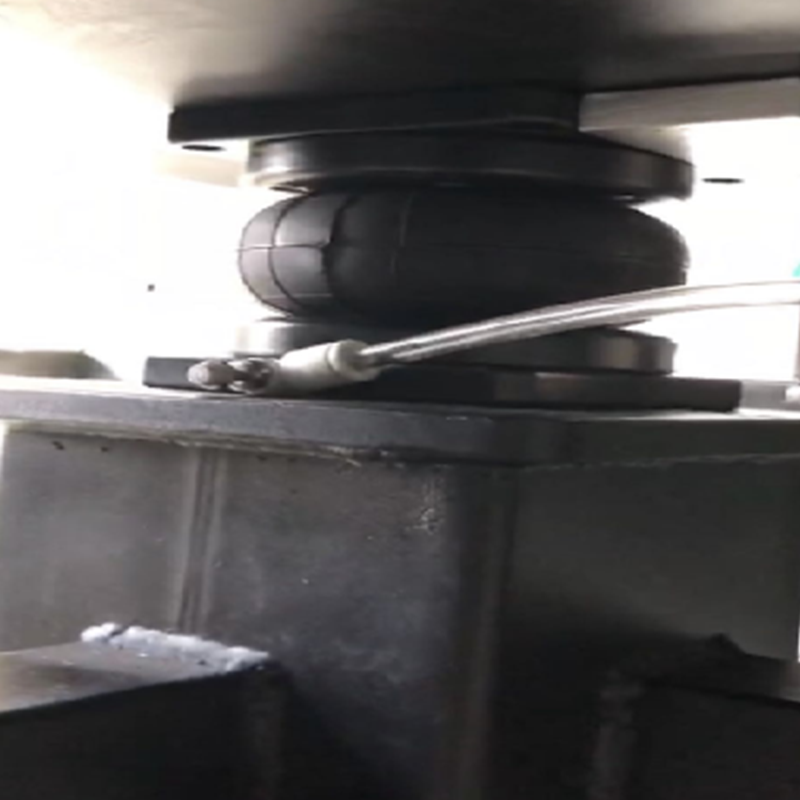

應用場景
